保有設備のご紹介
ワイヤ放電加工機
ファナック製 α-600iC
（2022年10月 導入）
Φ0.1ｍｍ～Φ0.3ｍｍのワイヤー電極線で、通電性のある素材(主に金属）を精密に切る事が出来ます。
移動量
X-Y-Z 600-400-410（機械の平面移動できる範囲です）
U-V 200-200（テーパー加工に必要な上部の稼動できる範囲です）
ファナック製 α-400iC
（2019年2月 導入）
Φ0.1ｍｍ～Φ0.3ｍｍのワイヤー電極線で、通電性のある素材を
精密に切る事が出来ます。（通常時はご依頼が多いφ0.25ｍｍを使用）
移動量
X-Y-Z 400-300-255（機械の平面移動できる範囲です）
U-V 120-120（テーパー加工に必要な上部の稼動できる範囲です）
三菱電機製 MP2400
（2015年3月 導入）
Φ0.05ｍｍ～Φ0.3ｍｍのワイヤー電極線で、通電性のある素材を
精密に切る事が出来ます。（通常時はΦ020のワイヤー線を使用）
シャフトリニアモータ搭載、オプトドライブシステム、低重心・高剛性構造体の採用、加工液温度制御など、卓越した高精度加工を実現したハイクラスモデルです。アングルマスターADVANCEⅡでテーパー(傾斜)加工の精度が向上しました。超仕上げ電源SDFS電源を装備しているので、スチールで面粗さRz0.6μｍを実現できます。
恒温室(一定温度)で管理しております。
移動量
X-Y-Z 600-400-310（機械の移動できる範囲です）
三菱電機製 MV2400R
（2014年10月 導入）
Φ0.05ｍｍ～Φ0.3ｍｍのワイヤー電極線で、通電性のある素材を
精密に切る事が出来ます。（通常時はΦ020のワイヤー線を使用）
恒温室（一定温度）で管理しております。
移動量
X-Y-Z 600-400-310（機械の移動できる範囲です）
ファナック製 CUT α-C400iB ほか
合計９台が稼働中
Φ0.1ｍｍ～Φ0.3ｍｍまでのワイヤー電極線でワークを精密に切ることが出来る機械です。（中にはΦ０．０２の電極線も使える機械がありますが、弊社は保有していません）
移動量
X-Y-Z 550-370-410（機械の移動できる範囲です）
その他
弊社使用線径Φ0.25ｍｍ
マシニングセンタ
OKK製 VM4Ⅲ
色々な刃物を使って、穴を開けたり、ネジを切ったり、形状を削ったりする事が出来る機械です。
移動量
X-Y-Z 630-410-460
主軸回転数
14000rpm
形彫放電加工機
三菱電機製 EA12V
電極（銅やグラファイト等を使用）の形状を加工物に
転写する事が出来る放電加工機です。
放電加工ですので、通電性が無いものには適用できませんが、
超硬や焼入材など硬度に関係なく加工する事が出来ます。
ワイヤーカット放電と大きく異なるのは、貫通したスタート穴が不要で
底付などのポケット加工や電極次第で色々な形状を転写できる事です。
移動量
X-Y-Z 400-300-300 エロワ製C軸付
NC旋盤
ツガミ製 M06J-Ⅱ
CNC旋盤です。
高剛性、高生産のターニングマシンです。
加工スペック
最大加工径 φ260/φ051mm
最大加工長 290mm
平面研削盤
ナガセインテグレックス製
SGE-520SLD2-Neo3 （2021年）
高精度な成形研削盤です。
CBNホイール、ダイヤモンドホイールにも対応できます。
移動量
X-Y-Z 650-230-370
砥石サイズ φ180～255×8～19×φ50.8
岡本工作機械製 PSG-63SA-iQ
精密平面研削盤です。
移動量が増えて精密な寸法を出す事が出来ます。
移動量
X-Y-Z 600-300-200 (砥石径φ355使用時）
細穴放電加工機
三菱電機製
NC細穴放電加工機RH64N
パイプ電極を12本ストックでき、自動で交換して連続加工できます。
加工液をろ過・循環しながら使用するので、廃液が出ず環境に優しい機械です。
移動量
X-Y-Z 600-400-400（機械の移動できる範囲です）
その他
使用できるパイプ電極線はΦ0.1ｍｍ～Φ6.0ｍｍです。

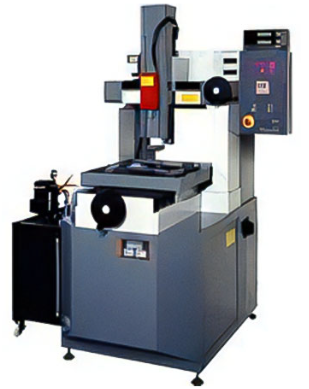

アステック製 CDH-3AM
Φ0.3ｍｍ～Φ3.0ｍｍまでの電極棒でワークに穴をあける事が
出来る機械です。
移動量
X-Y-Z 300-300-300（ヘッド移動量）
400（サーボ送り量）
その他
弊社では最小Φ0.20、最大Φ3.0の電極を用意しています。
測定顕微鏡
ミツトヨ製 HyperMF
測定物をガラスのテーブル上に置き、上や下から光を当てて写った影をパソコン画面に表示し、測定する顕微鏡です。
三次元測定器の様にプローブを直接品物に当てないので、微細な形状に対して変形や品物の移動が無いのが特徴です。
ストローク X-Y 250-150
最大倍率 200倍
ニコン製 SMZ745T
内斜系実体顕微鏡です。
ズーム比は7.5倍で、広範囲な観察が行えます。
直接、目で見たものを超高性能なデジタル顕微鏡用の
カメラで拡大してモニターに映し出す事が出来ます。
